Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
- FORD
- 2024.04.27
ヘッドライトLOWビーム点灯片方しないのと
色々電気廻りがおかしいので修理してほしいとの事でご入庫頂きました
確認しますと左ヘッドライトLOWビーム点灯しませんHIビームは左右共に点灯せず
ターンシグナルランプは右側が全て点灯しない感じです

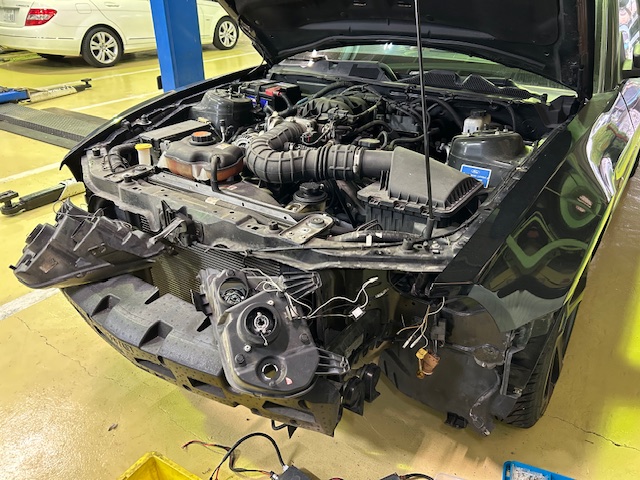

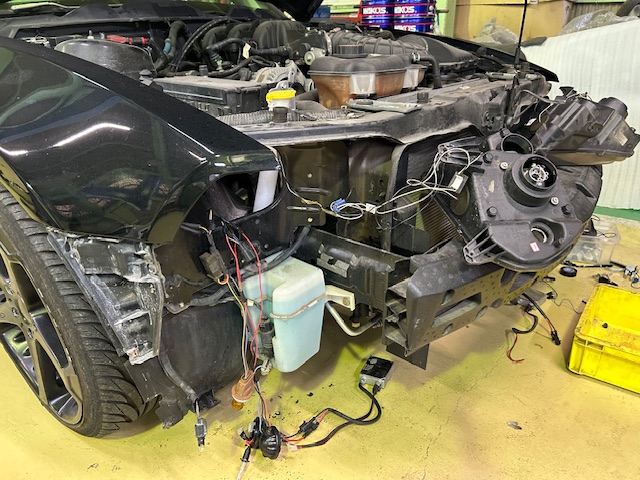

フロントバンパー外しましてヘッドライトを取り外し
LOWビームの方は後付けのHIDが組み込まれておりましたので
単品部品供給がございませんので左右共にLEDバルブに変更させて頂きます
HIビームの方は左右共点灯しておりませんのでこちらは配線結線不良ですので修理させて頂きます
配線の結線が結構ごちゃごちゃなっておりましたので整理させて頂き
HIビームもLOWビームも点灯する様になりました
右側のみターンシグナルが全て点灯しない原因追及です
フロントターン電球に12Vは来ておりませんので配線図確認して参りますと

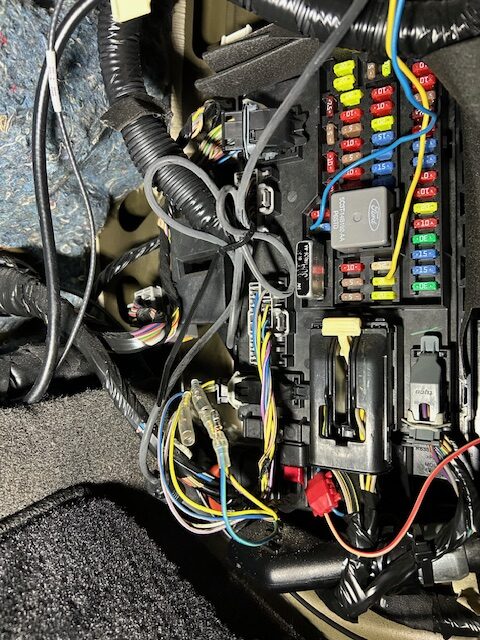

フューズは助手席足元のスマートジャンクションボックスに有りますが左右共通ですので当然切れておりません
ターンシグナルリレーは無い様でスマートジャンクションボックス内でトランジスター制御ですので修理は出来ない感じです

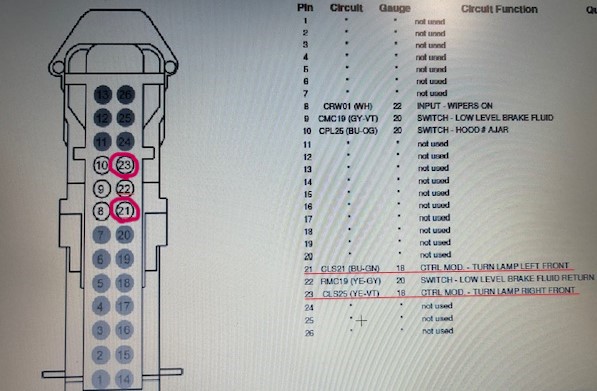

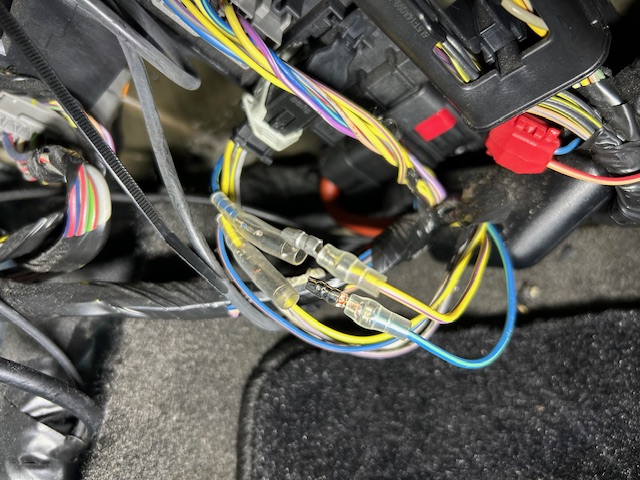

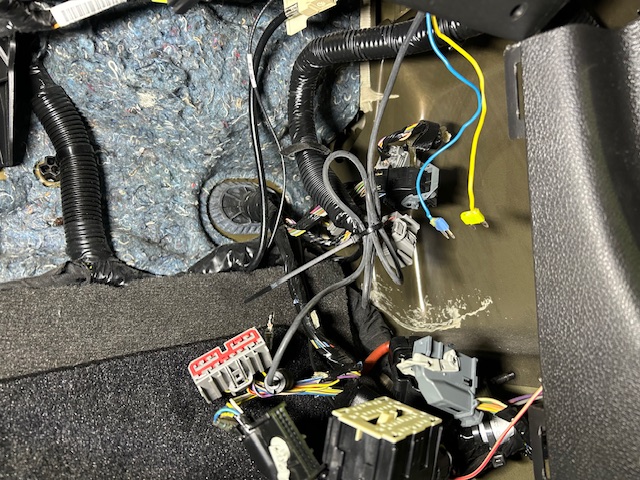

確認の為にターンシグナルの左右端子を探し出しまして
点検の為配線カットさせて頂き左右入れ替えしまして作動確認しますと

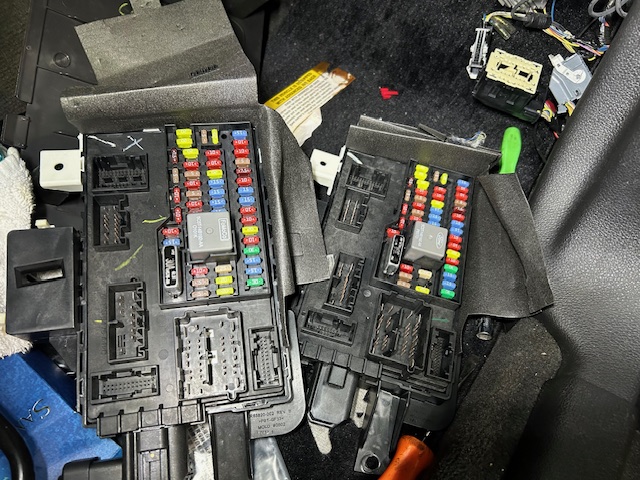

逆の点灯作動となりましたのでスマートジャンクションBOX不良確定となりました
新品部品は本国在庫なし納期未定の様ですので中古部品で対応させて頂きました
交換後は左右共にターンシグナル点灯しますが・・・

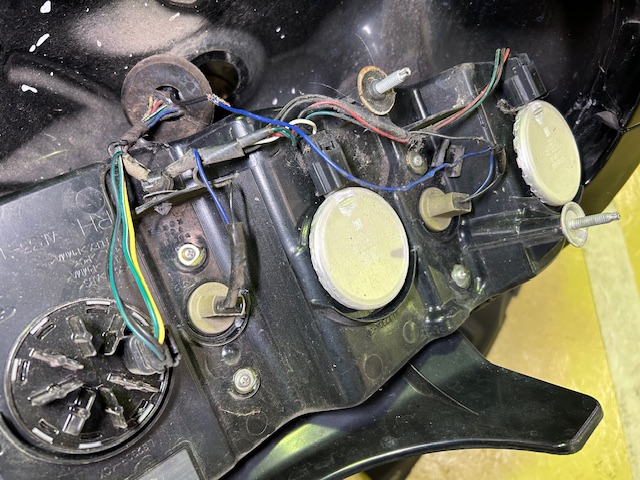

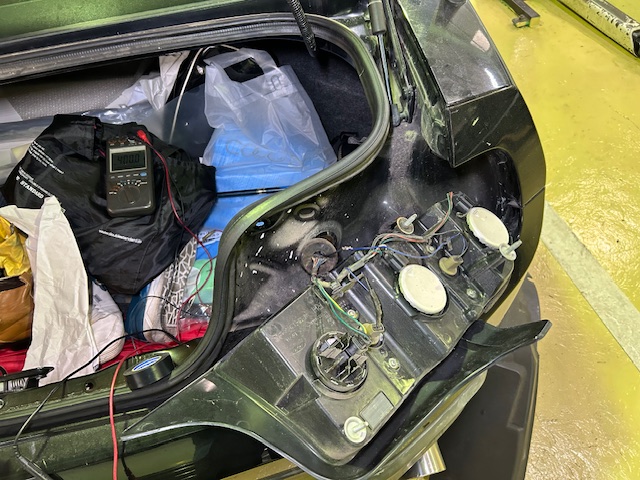

左右共にハイフラになっておりますリヤ側が怪しいですのでテールレンズはずしまして確認

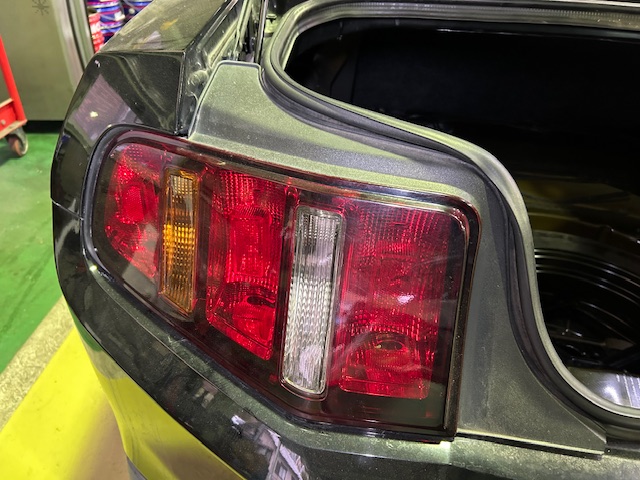

アメ車は純正のターンシグナルLEDとブレーキランプLEDと同じ赤レンズで点灯させておりますので
日本国内登録時にはその辺りは配線加工されておりましてリヤのターンランプは
フロントからの配線を取り回して5W電球で点灯させております

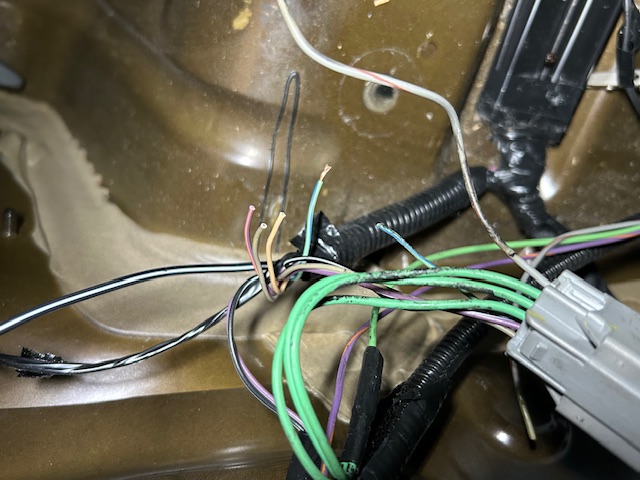

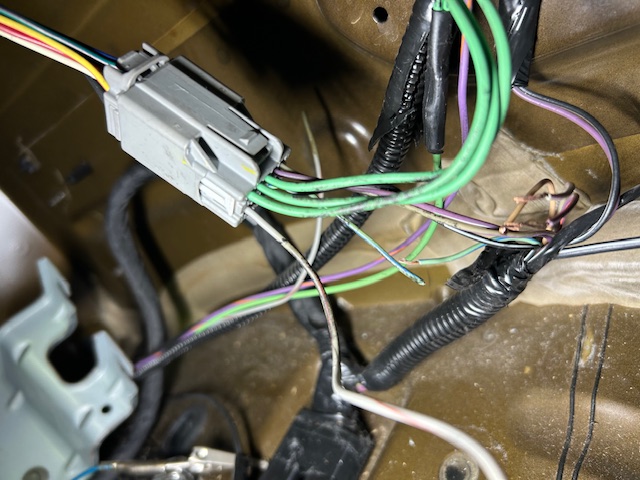

ぐるぐる巻きしてるビニールテープを外しますと純正ターンシグナルの配線は
カットされておりますがこれで正解です

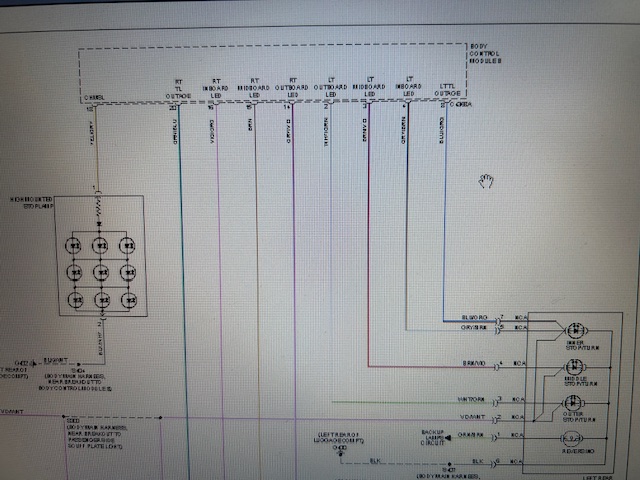

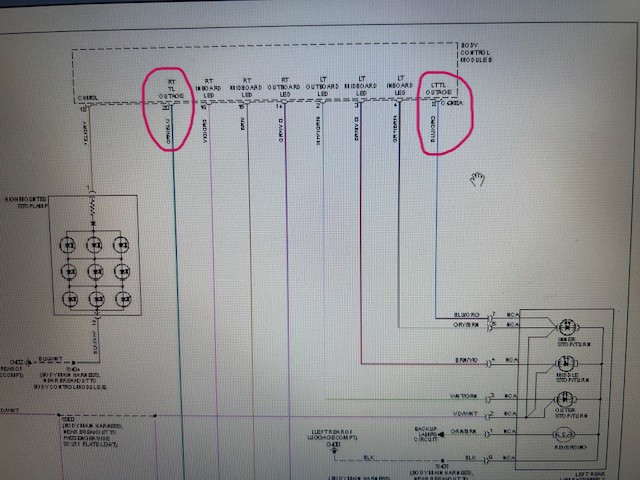

リヤ側ターンシグナルの制御はBCM(ボデーコントロールモジュール)で制御されております

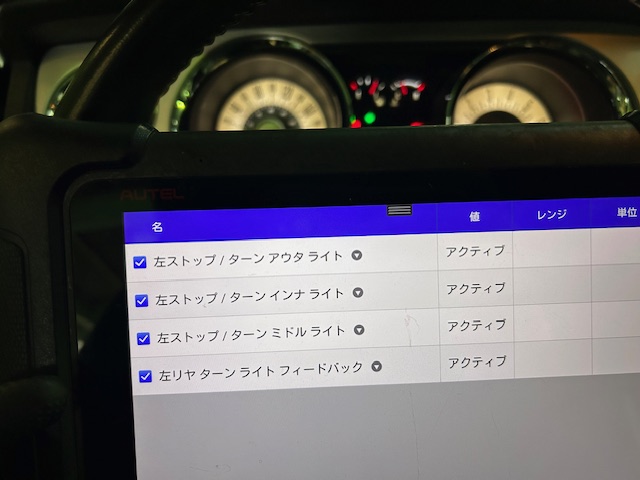

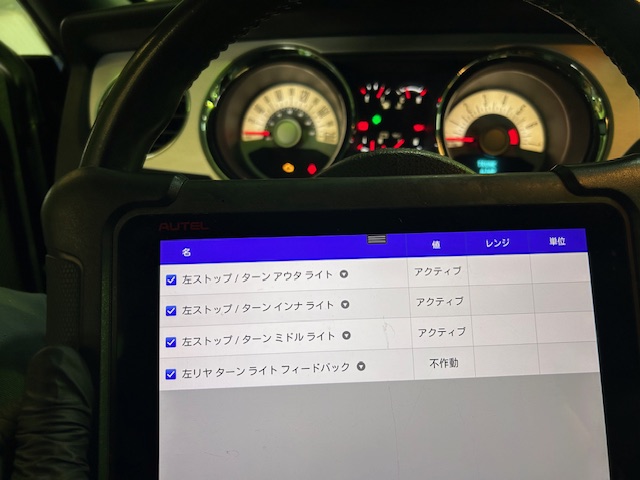

BCMの作動をみておりますとフィードバック制御している様です
このフィードバック信号をBCMに入れないとハイフラになる様ですね
フィードバック信号は左右個別にあります
ターンシグナル点灯時にアースに落としますとBCMがターンシグナル点灯の認識します

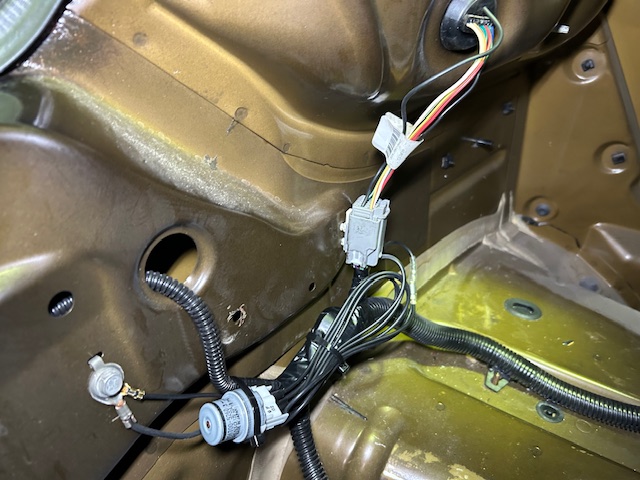

ターンシグナル点灯時にアースに落ちる回路を制作しまして正常な点灯になりました

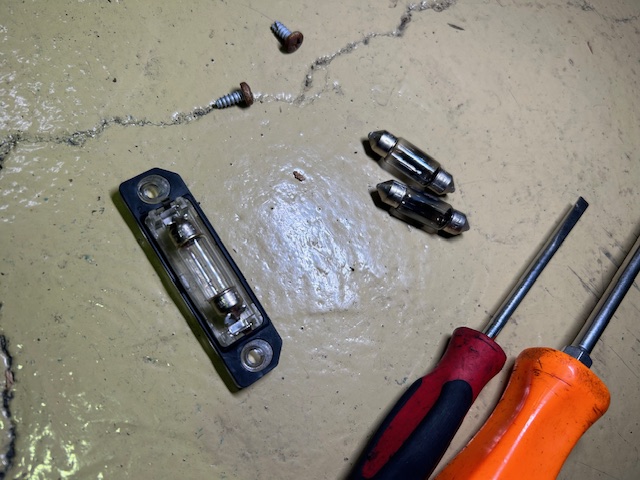

ライセンスバルブも切れておりましたので交換させて頂きました

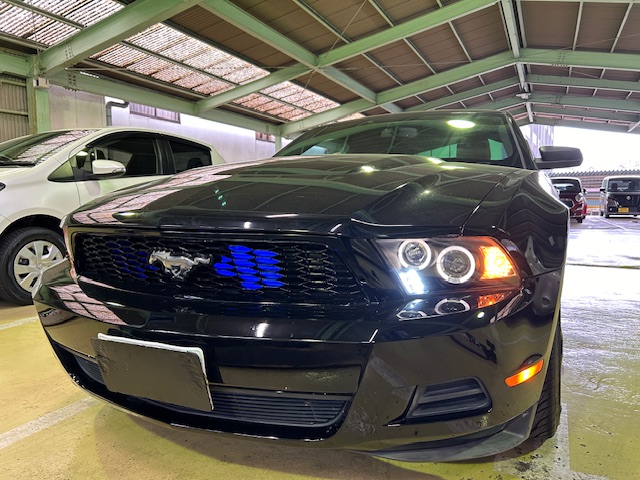

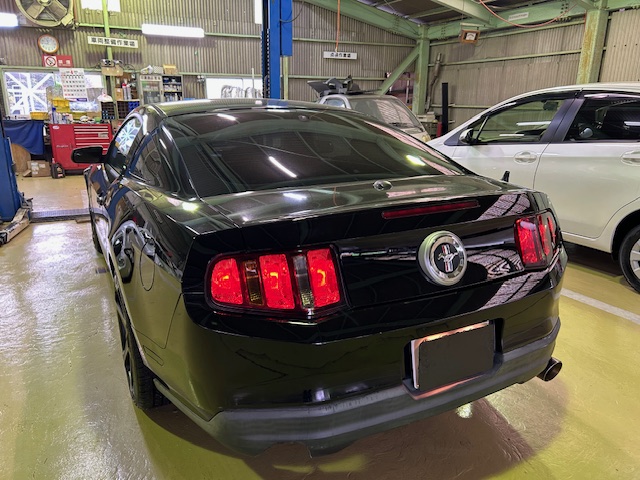

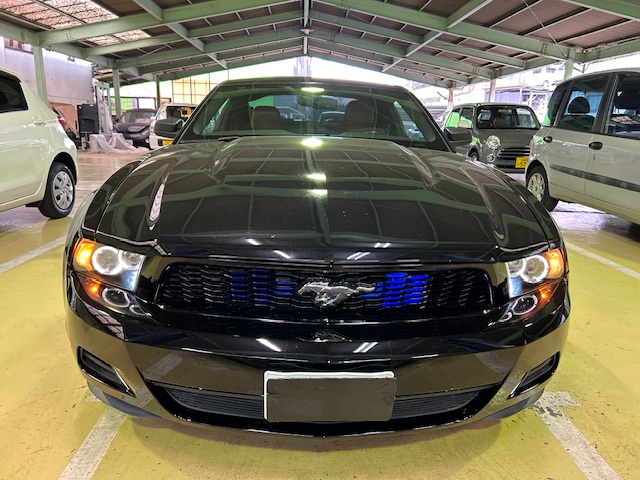

ヘッドライトの光軸調整しまして作業完了です
部品取り寄せにかなりお時間頂きご迷惑おかけしましたが
無事電気廻り全て作動する様になり良かったです
ご入庫ありがとうございました
またのご来店スタッフ一同心よりお待ちしております
